产品特点
接地电阻和特殊接地电阻测量
自动和手动频率选择，减少噪声
2、3或4点法测量接地电阻
温纳法测量特殊电阻
技术参数
显示： 3位半 液晶显示
接地电阻
范围/分辨率： 0.05－19.99KΩ/0.01Ω，20－199.9Ω/0.1Ω，200－1999Ω/1Ω
精度： ±(4％读数+2位）
工作电流 0.1－13mA/0.1mA
精度： ±(10％读数+3位）
最大工作电流： 约12mA
工作电压： 最大25V/50V AC伏
频率： 127Hz/140Hz可选
安全标准： IEC61010/EN61010，IEC61557/EN61557
电源： 6节1.5V IEC LR6
尺寸： 235×103×70mm
重量： 约640g | | | |
|
|
 |
产品特点
使用1只或2只测试表钳测量接地系统中某个单独接地导体的接地情况
绝缘电阻测量(测试电压：50～1000伏，直流)
低欧姆测量和通路测试(0～2000欧姆)
使用测试笔或测试表钳，采用多种方法测量接地电阻(需使用备选附件)
根据温纳(Wenner)原理测量特殊接地电阻，并可选择测头之间的距离
采用2，3或4点法测量接地电阻
电压测量(0-600伏)
过电压保护装置(变阻器)的动作电压测量 (0～1000伏)
使用1只测试表钳测量交流电流真有效值(0～ 200安)
具有测量数据储存功能(约1000个数值)
技术参数
绝缘电阻
显示范围(Vn≥ 250伏)：0.008-1.999／19.99／199.9／1999兆欧／19.99／29.9千
兆欧
测量范围(Vn≥ 250伏)：0.008-1.999／ 19.99／199.9兆欧
分辨率：0.00I／0.0I／0.1／1兆欧／0.01／ 0.1千兆欧
精度： <200兆欧时：±(2％读数+2位)、
≥200兆欧时：±[(1％读数／1千兆欧) +(2％读数+2位)]
测量范围(Vn<250伏)：0.012～1.999／19.99／199.9兆欧 分辨率：0.00I／0.0I／
0.1兆欧 精度：±(5％读数+3位)
测试电压：50～1000伏，直流，每10伏一档
测试电流：>1毫安，直流
测试电压测量范围显示／分辨率：0～1200 伏／1伏
精度：±(2％读数+3位)
低欧姆测量
测量范围： 0.08～19.99／199.9／1999欧
分辨率：0.0I／0.1／1欧
精度：<20欧时：±(2％读数十2位) ≥20欧时：±3％
测试电压：4-7伏，直流
测试电流：>200毫安
测试笔补偿至约5欧／自动变换极相
通路测试
测量范围：0.0～199.9／1999欧
分辨率：0.1／1欧
精度：±(3％读数+3位)
测试电压：4～7伏，直流
测试电流：<7毫安
接地电阻
测量原理：使用测头或测试表钳，2、3、4 点法测量
测量范围：0.11～19.99／199.9／1999欧／19.99千欧
分辨率：0.0I／0.1／1欧／0.01千欧
精度：<2千欧时：±(2％读数+3位)、 ≥2千欧时：±(5％)
测试电压：<40伏，正弦波
测试电流：<20毫安
频率：125／150赫兹
自动监测并显示测头／辅助电阻
特殊接地电阻
自动计算：r＝2*π*α*Re
显示范围：0.00-19.99／199.9／1999欧米／19.99／199.9／1999千欧米(欧英尺／千欧英尺)
分辨率：0.01．／0.1／1 欧米／0.0I／0.1／1 千欧米(欧英尺／千欧英尺)
测头之间距离：1～30米(1～90英尺)
接地电阻：(接地回路电阻)
测量原理：使用2只测试表钳(备选)测量接地回路
测量范围：0.08-19.99／100.0欧
分辨率：0，0I／0。1欧
精度：<20欧时：±(10％读数+2位)
≥ 20欧时：±(20％)
测试电流：约30毫伏／Re
频率：125／150赫兹
电流(真有效值)
测量原理：使用测试表钳(备选)，产品编号1225或1226
测量范围：0.0-99.9／999毫安／9.99安／ 99.9安／200安
分辨率：0.1／1毫安／0.0I／0.1／1安
精度：<100毫安时：±(5％读数+3位) 、100毫安时：±5％
频率：50／60赫兹
电压
测量范围／分辨率： 0～600伏／1伏
精度：±(296读数+2位)
频率范围：直流，45～65赫兹
过电压保护装置(变阻器)的动作电压
测量原理：ramp 500伏／秒直流电压
测量范围：0～1000伏
分辨率：1伏
精度：±(5％读数+10伏)
测试电压：0～1100伏，直流
测试电流：约1毫安
通用技术参数
显示：1999数字液晶显示，带背光
电源：4节1.5伏电池，IEC LRl4
可自选限值数值，超过限值时通过声光信号报警
自动切断电源：约10分钟后
测量数据储存：约1000个数值
接口：RS232标准接口
保护级别：Ⅱ(双绝缘)
过电压主类别：CATIII／300伏， CAT II／600伏
安全标准：IEC61010／EN61010／DINVDE 0411
1EC61557／EN61557／DIN VDE 0413
污染等级：2级
保护等级：IP44
工作温度／湿度：0～40℃／85％最大相对湿度
参考温度／湿度：10～30℃／40～60％相对湿度
全套产品包括
1台接地—绝缘检测仪 (产品编号：9066)
2只测头
1条2只测头测试电缆(1.5米)
1条4只测头测试电缆(1.0米)
2只鳄鱼夹
尺寸：265x 120x 185毫米
重量：约1.7公斤(含电池，但不包括附件)
1个仪器包
4节1．5伏电池，IEC LRl4
1本使用手册
备选附件
2型指令测试笔（产品编号：1223）
1000安测试表钳（产品编号：1225）
500安测试表钳（产品编号：1226）
接地测量成套附件（20米长）（产品编号：1227） | | | |
|
|
 |

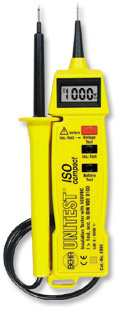

产品特点
自动选择绝缘电阻量程，使测量快捷方便
自动识别交直流
可测量交直流电压
自动内部负载，使电压测量更精确
技术参数
显示： 3位半 液晶显示
绝缘电阻/分辨率： 0－19.99MΩ/10KΩ，0－199.9MΩ/100KΩ
精度： ±(5％读数+5位）
工作电压： 500V DC
工作电流 >1mA
电压测量： 20－700V AC/DC/1V
直流精度： ±(1.5％读数+3位）
交流精度： ±(2％读数+5位）
频率： 0－400Hz
安全标准： IEC61010/EN61010，IEC61557/EN61557
电源： 1节9V电池 IEC 6LR61
尺寸： 235×75×40mm
重量： 约230g | | | |
|
|
 |
产品特点
绝缘电阻测量和电压测量
工作电压最高可达5000伏
绝缘电阻测量可达500G欧姆
技术参数
显示： 指针显示 90mm
精确等级： 1.5
绝缘电阻测量： 500K－500GΩ
精度： ±2mm
工作电压： 500/1000/2500/5000V DC
工作电流： 约1.3mA
电压测量： 0－600V AC/DC
精度： ±2％满量程
安全标准： IEC61010/EN61010，IEC61557/EN61557
尺寸： 345×130×250mm
重量： 约4.5kg
全套产品包括
4节1.5V电池 IEC LR20
三条测试电缆
2只测头
2只鳄鱼夹
一个仪表包
一本使用手册 | | | |
|
|
 |
产品特点
绝缘电阻、低欧姆和电压测量
过电压保护装置的跳断电压测试
测试笔补偿功能以达到实际零调整
集成存储器，可存储约500个测量数据
RS232标准接口，可向电脑传输和处理数据
模拟条显示
自动关机功能
技术参数
显示： LCD,3位半数字，带模拟条
测量范围/分辨率
绝缘电阻： 0.005...1.999MΩ/1KΩ 、2...19.99MΩ/10KΩ、
20...199.9MΩ/100KΩ、200...1999MΩ/1MΩ
测试电压： 100/250/500/1000V DC
电压： 0…500V AC/DC/1V
定时器功能： 0,10,30,180s（可选择）
电压保护级别： 10...1000V DC 、6...625V AC/0...1000V DC
测试电流： 约1mA
低欧姆测量： 0.03...19.99Ω/0.01Ω
测试电流 >200mA
符合标准： IEC61010/IEC61557
过压保护级别： CATⅢ/600V | | | |
|
|
 |
产品特点
可达100M欧姆的绝缘电阻测量
指针指示，精度等级为1.5级
无需电池，手摇供电
技术参数
显示:模拟
精度等级：1.5
绝缘电阻:0～25MΩ
测试范围:0～50MΩ、0～100MΩ
工作电压：250、500、1000V DC
工作电流：＞1mA
安全标准：IEC61010/EN61010/DIN VDE 0411
过压状态：CAT Ⅱ/250V
污染等级：2
外形尺寸：190×120mm
重量：约2Kg
全套产品包括
5778绝缘测试仪1台
测头2个
锷鱼夹2个
皮携带式仪器箱一个
使用说明书一本 | | | |
